Снаружи подводный тоннель не производит особого впечатления — просто дорога, уходящая под воду и выходящая на другом берегу. Вот только за этим простым фасадом без изысков скрыта колоссальная инженерная работа. На строительство подобного объекта уходят долгие годы, а сметы разрастаются до миллиардов. И всё же люди продолжают прокладывать тоннели под реками и морями, хотя можно было бы обойтись мостами или переправами. Так почему же инженеры выбирают самый сложный путь, и чем именно занимаются столько времени?
Грандиозная необходимость
Как работает тоннель
Когда человеку требуется пересечь широкую реку, пролив или морской залив, первым приходит на ум мост. Он эффектен, эффективен, понятен и привычен, но чем активнее по воде идёт движение, тем больше у моста проблем. Перекрывать судоходное движение нельзя — оно должно оставаться открытым для танкеров, контейнеровозов и паромов. Поднять пролёты выше тоже непросто: с увеличением высоты растут и нагрузки, и стоимость. В таких условиях тоннель оказывается куда логичнее — он не мешает судоходству, не требует гигантских опор и не ограничивает навигацию.

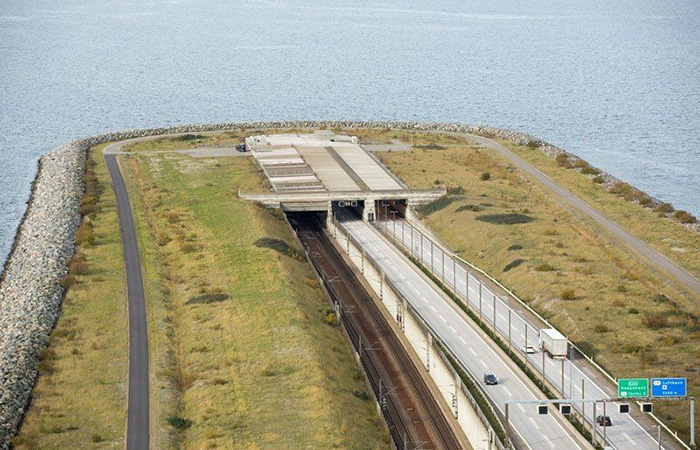

Вид снаружи
Есть и другая сторона: мосты страдают от ветра, обледенения и штормов, а паромные переправы и вовсе останавливаются при плохой погоде. В свою очередь, тоннель работает всегда и независимо от ветра и волн. Для регионов, где транспорту часто мешают капризы погоды, это решающий аргумент, а в густо застроенных районах подземный переход бывает единственным способом связать берега. Построить мост там просто негде: не хватает места для подъездных путей и опор. Под водой же трассу можно провести почти по прямой, не разрушая городской ландшафт и не занимая ценные участки. К тому же тоннель не портит вид и не нарушает архитектуру старых кварталов. В некоторых случаях в дело включаются стратегические соображения: тоннель скрыт от внешних воздействий, его трудно повредить, а отсутствие надводных конструкций уменьшает влияние на экосистему. Поэтому подводные переходы часто включают в важные транспортные коридоры, где надёжность и устойчивость важнее зрелищности.
Как роют тоннель под водой

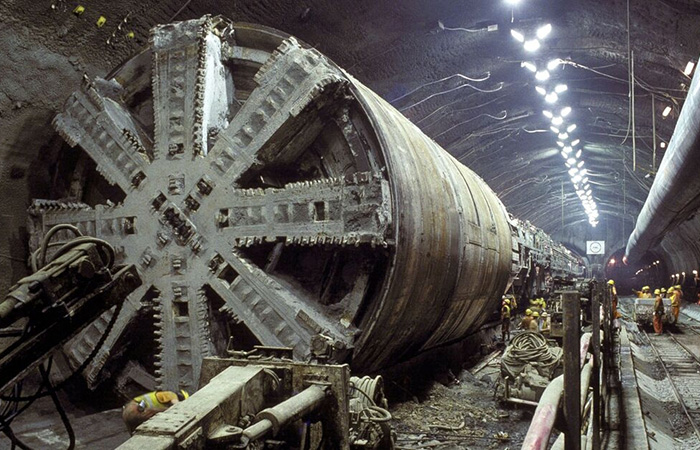

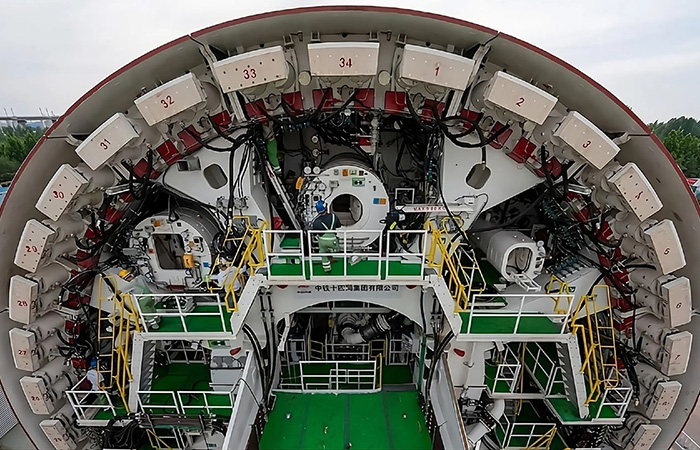

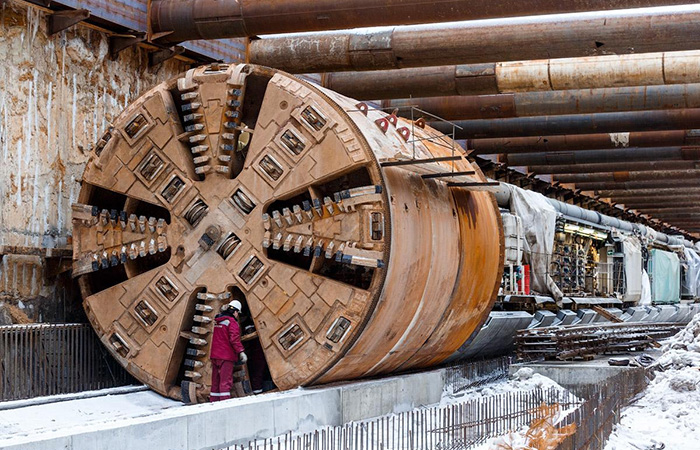

Проходческий щит
Снаружи подводный тоннель кажется обычной дорогой, но для его прокладки требуется специальная и весьма экзотическая техника — тоннелепроходческий комплекс, или ТПМК. Это гигантский подземный комбайн длиной с десятиэтажный дом. Он не только роет, в процессе он сразу же укрепляет выработку и формирует готовый тоннель. В передней части комплекса находится вращающийся металлический щит с острыми резцами, который дробит породу. За ним — система транспортеров, отводящая грунт на поверхность. Чтобы тоннель не заполнила вода, в рабочей камере создают давление, уравновешивающее напор снаружи. Для этого также используется густая бентонитовая смесь — она стабилизирует забой и не даёт стенкам осыпаться.

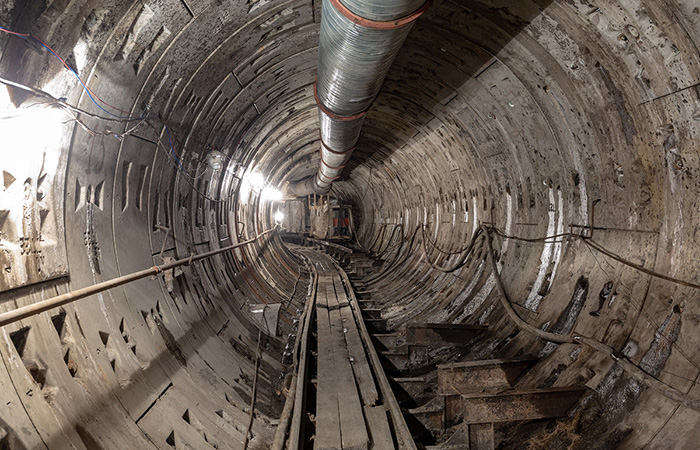

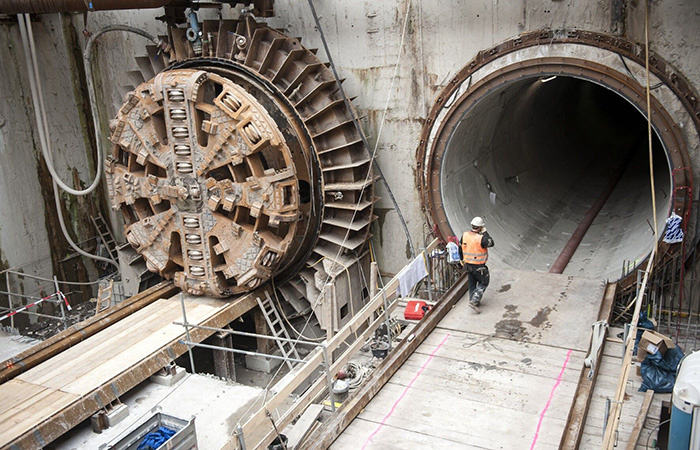

Результат работы
Сразу за режущим щитом начинается монтаж бетонных колец — тюбингов. Машина продвигается вперёд, а рабочие внутри собирают из этих сегментов прочную оболочку. Каждый элемент подгоняется с высокой точностью, чтобы кольца образовали герметичную трубу, способную выдержать давление десятков метров водной толщи. Работа идёт медленно, но непрерывно. Пока передняя часть щита разрабатывает новый участок, задняя укрепляет уже пройденный. Системы поддержания давления, транспортировки и монтажа работают синхронно, словно единый организм. Любая ошибка здесь недопустима: даже небольшая неточность может привести к утечке воды или повреждению оборудования. Поэтому за каждым этапом следят десятки датчиков, а операторская на поверхности постоянно контролирует процесс.
Из тоннеля в транспортную систему
Тоннель после прокладки
Когда тоннелепроходческий комплекс уходит дальше, за ним остаётся идеально гладкий коридор из бетонных колец, но это лишь основа будущей дороги. Дальше начинается не менее кропотливая часть — превращение «сырой» выработки в полноценную транспортную линию. Сначала монтируют внутреннюю отделку, которая защищает конструкции от влаги и агрессивной среды. Поверх тюбингов прокладываются кабельные магистрали, вентиляционные каналы и дренажные линии. Последние особенно важны — даже в герметичном тоннеле конденсат и грунтовая влага всё равно появляются, и их нужно постоянно отводить, чтобы избежать подтоплений и разрушений.

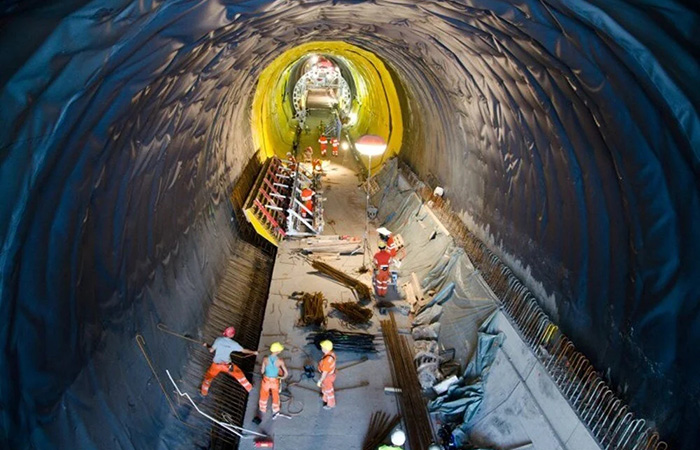

Монтаж отделки
Следом устанавливаются системы жизнеобеспечения: вентиляция, электроснабжение, освещение и связь. Воздух подаётся через мощные вентиляторы, датчики контролируют его состав, а электричество поступает по отдельным магистралям, дублированным резервными линиями. Вдоль тоннеля размещаются аварийные выходы и укрытия, а отделочные материалы выбирают огнестойкие, чтобы они могли выдерживать возможные пожары, коих за всю историю случалось немало. Только после завершения всех монтажных работ тоннель превращается в технологически сложный транспортный объект. Здесь всё взаимосвязано: датчики следят за состоянием воздуха и конструкции, насосы поддерживают сухость, автоматика управляет освещением и сигнализацией. Снаружи этого не видно, но под водой работает громадная система, рассчитанная на десятилетия бесперебойной службы и нуждающаяся в непрерывной поддержке многочисленных специалистов.
Ювелирная точность

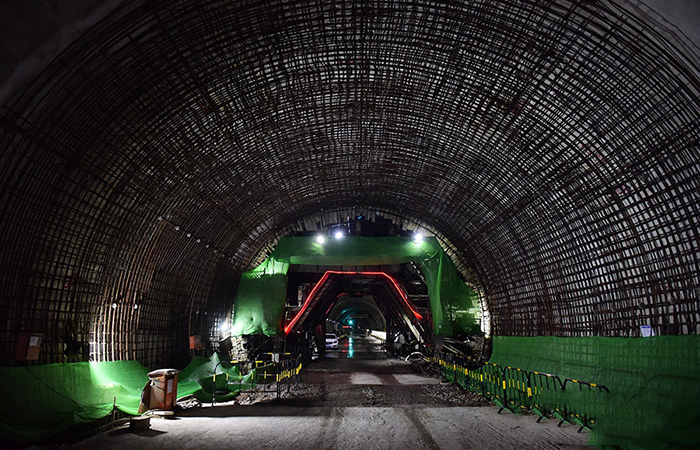

Прокладка проходит с постоянной коррекцией направления
Чтобы тоннель сошёлся точно в нужной точке под водой, инженерам недостаточно мощных машин — им требуется абсолютная точность. Ещё до начала проходки специалисты месяцами изучают дно, породы и водоносные слои. Любая ошибка в расчётах может привести к прорыву воды или к тому, что два щита, начавшие движение с разных берегов, просто не встретятся. Ориентируются строители с помощью лазерных гироскопов, инерциальных навигационных систем и GPS-меток на поверхности. Эти приборы позволяют вести тоннель буквально по миллиметрам, корректируя курс в реальном времени. Но даже при идеальной подготовке неожиданности неизбежны: под землёй встречаются плывуны, каверны или газовые карманы, которых не видно на геологических картах. Тогда приходится менять направление, корректировать план или временно приостанавливать работы.

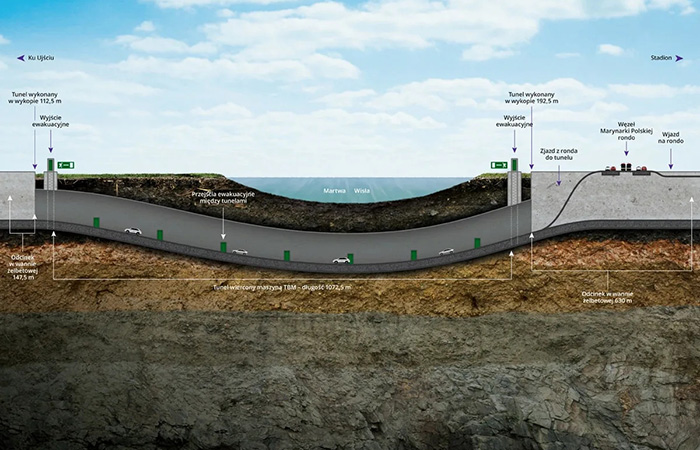

Почти готовый тоннель в разрезе
Особая точность требуется в момент стыковки: когда две части тоннеля сходятся, между ними остаётся зазор, который должен быть герметично закрыт. Для этого используют гидроизоляционные прокладки и регулируемые опоры, которые обеспечивают плотное соединение колец. Любая неточность здесь может стоить дорого — давление воды не прощает ошибок, а проседание грунта превращается в настоящую катастрофу. Вся операция напоминает хирургическую работу: десятки систем, постоянный контроль и ни малейшего шанса на импровизацию. Под водой нет возможности «подправить потом» — каждый шаг заранее рассчитан и проверен.
Жизнь под водой

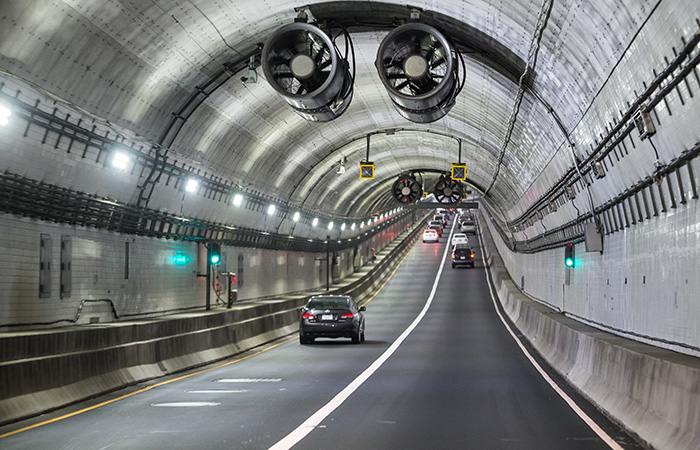

Подводный тоннель
Когда тоннель наконец введён в эксплуатацию, для водителя это просто ровная дорога с вентиляционными решётками и мягким светом по бокам, но за всем этим скрыта сложная инфраструктура, работающая без остановки. Под проезжей частью проходят кабели и дренажные каналы, а за бетонными кольцами находятся насосные станции и линии связи. Вентиляция здесь – самая важная часть: воздух подаётся с поверхности, а датчики контролируют содержание кислорода и вредных газов. В свою очередь насосы непрерывно откачивают влагу, попадающую в дренаж, не позволяя ей накапливаться. Все эти процессы управляются автоматически, а диспетчерские центры на поверхности круглосуточно следят за состоянием тоннеля и реагируют на любые отклонения.
